Sammelstücke
Das Sammelstück ist eine Armatur der Wasserfortleitung, unter anderem bei der Feuerwehr und führt z. B.
Beschreibung
die Löschmittelströme mehrerer Zuleitungen zusammen. Sammelstücke gibt es mit zwei oder mehreren Zuleitungseingängen in verschiedenen Größen, mit und ohne Rückschlagklappe und für den Trinkwasserschutz mit Rohrbelüfter. Die Sammelstücke bieten
- Mehr Sicherheit durch eine neue Generation an CAD konstruierter Bauteile
- Höhere Durchflüsse durch optimierte interne Fließberechnungen
- Automatischer Schutz vor Kavitation der Pumpe, Rücksaugen von Löschwasser sowie dem Entstehen von Druckstößen durch die höchste Belüftungsleistung spezialisierter Vakuumbrecher
- Den neusten Anforderungen der DVGW und DIN Normen und Technischen Regeln entsprechende Rückflussverhinderer die ein zurückfließen oder –saugen von Löschwasser und Schaummittelgemischen zuverlässig verhindern.
- Konsequente Neuentwicklung von allen Bauteilen, dadurch höchste Qualität und Sicherheit
- Durchgängige Verwendung von DIN-Normteilen wie Festkupplungen
- Günstigste Anschaffungskosten
- Günstigste Unterhaltskosten durch die Verwendung von DIN-Kupplungen anstatt Sonderartikel
- Keine Schwächung von Bauteilen durch ein Aufbohren oder ähnliche Manipulationen
Übersicht über erhältliche Sammelstücke
- Ohne Rückschlagklappe mit 2 Eingängen
- Mit Rückschlagklappe mit 2 Eingängen
- Mit Rückschlagklappe mit 3 Eingängen
- Mit Rückschlagklappe mit 4 Eingängen
Verwendungshinweise
Zur sicheren und unfallfreien Verwendung der Armatur ist es zwingend notwendig, dass alle Anwender
- Vor der Anwendung die Bedienungsanleitung gelesen haben
- Vor der Anwendung praktisch unterwiesen wurden
- Komplette PSA inkl. Helm, Handschuhen und S3 Sicherheitsschuhen tragen
Auf folgende weitere Punkte ist zu achten:
- Alle Dichtungen müssen sauber und ohne Beschädigungen sein
- Das drehbare Knaggenteil Storz A muss komplett mit der Festkupplung des Pumpeneingangs verkuppelt werden! Dazu ist ein Kupplungsschlüssel Typ ABC Stahl DIN zu verwenden.
- Es dürfen ausnahmslos nur Schläuche mit einer B-Kupplung an die B-Eingänge der Sammelstücke angekuppelt werden.
- Die Schläuche dürfen NICHT verdreht sein, dürfen keinen Drall aufweisen und müssen mindestens die letzten 5m vor dem Sammelstück gerade auf dieses zulaufen.
- Es darf sich beim Anschließen von Schläuchen keine Drehbewegung auf das Sammelstück übertragen! Sollte es dazu kommen ist sofort „Wasser halt“ zu geben, der Schlauch neu zu ordnen und dann erst wieder vorsichtig der Schlauch unter Druck zu setzen.
- Beim Anschließen von Schläuchen muss von der rechten Seite nach links vorgegangen werden, um ein runterdrehen der Storz A Kupplung durch einen schweren Schlauch auf der linken Seite oder einen stark verdrehten Schlauch an einem mittigen Eingang mit einem Drehmoment zu vermeiden, entsprechend der folgenden Zeichnung.
- Alle Kupplungen müssen immer komplett zugekuppelt werden! Das Sammelstück darf immer nur im Uhrzeigersinn gedreht werden! Sonst kann es sich lösen und Verletzungen verursachen! Es ist möglich, bei der Beschaffung das Knaggenteil A mit einer Sperrklinke zu bestellen, um ein lösen zu verhindern
Sollten Beschädigungen, Undichtigkeiten oder fehlende Teile gegeben sein, ist die Armatur sofort außer Dienst zu nehmen und von einem Ausgebildeten Gerätewart oder dem Hersteller zu kontrollieren! Sollte eine Armatur einmal runterfallen oder eine andere mechanische Stoß- oder Schlagkraft abbekommen, ist die Armatur vor einer Verwendung auf Dichtigkeit und Festigkeit durch Abdrücken zu prüfen!
Die Armatur ist nach jedem Einsatz, mindestens jährlich und bei Schäden einer eingehenden Funktionsprüfung zu unterziehen. Zur Reparatur sind nur vom Hersteller zugelassene Ersatzteile zu verwenden!
Übersicht
| Ausführung | Gewicht |
|---|---|
| C/CC | 1,3kg |
| B/CC | 1,9kg |
| B/BB | 2,5kg |
| A/BB | 3,8kg |
| A/AA | 6,3kg |
| 150/AA | 6,5kg |
- B/CC mit Einzelklappe
- B/BB mit Einzelklappe
- A/BB mit Einzelklappe

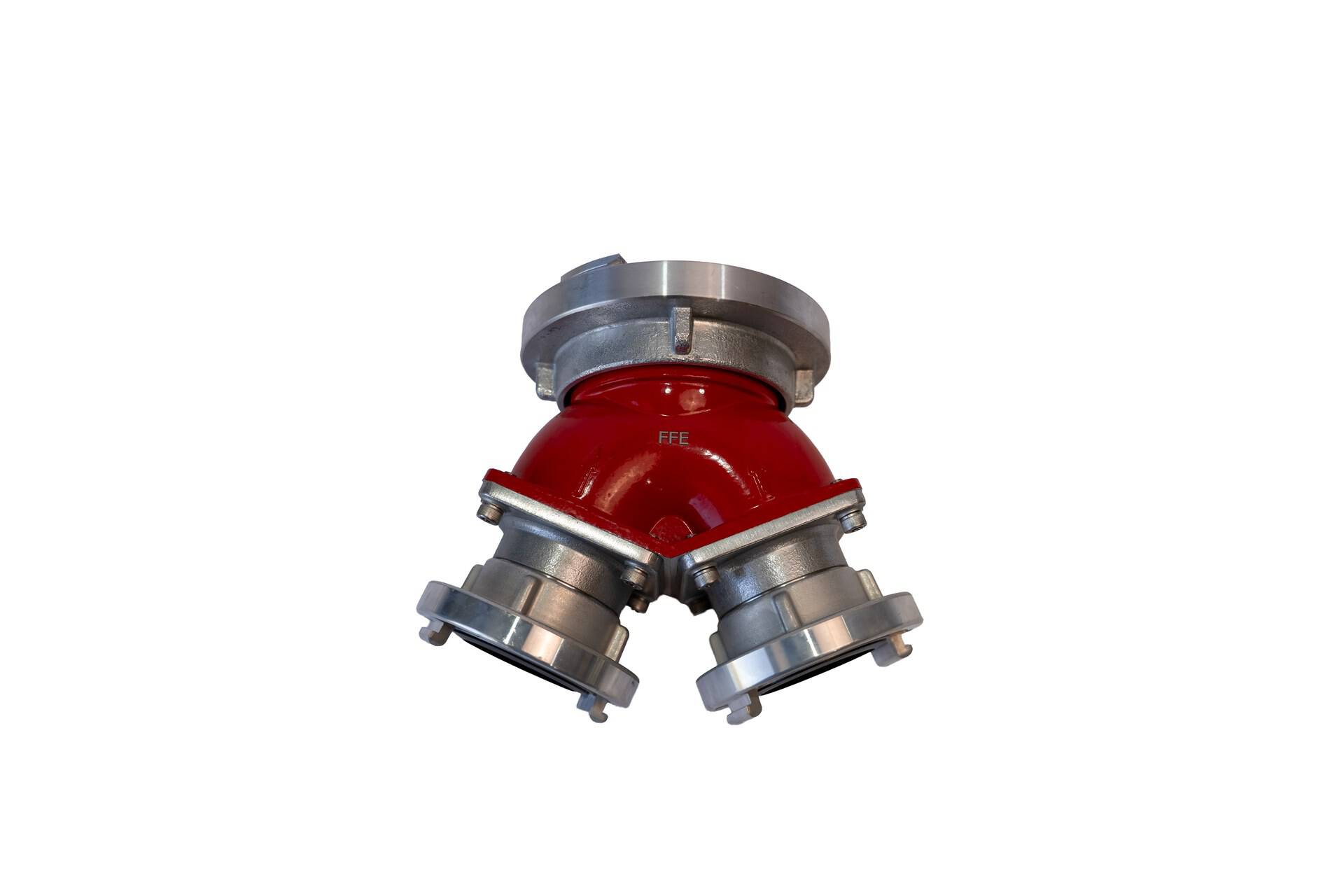

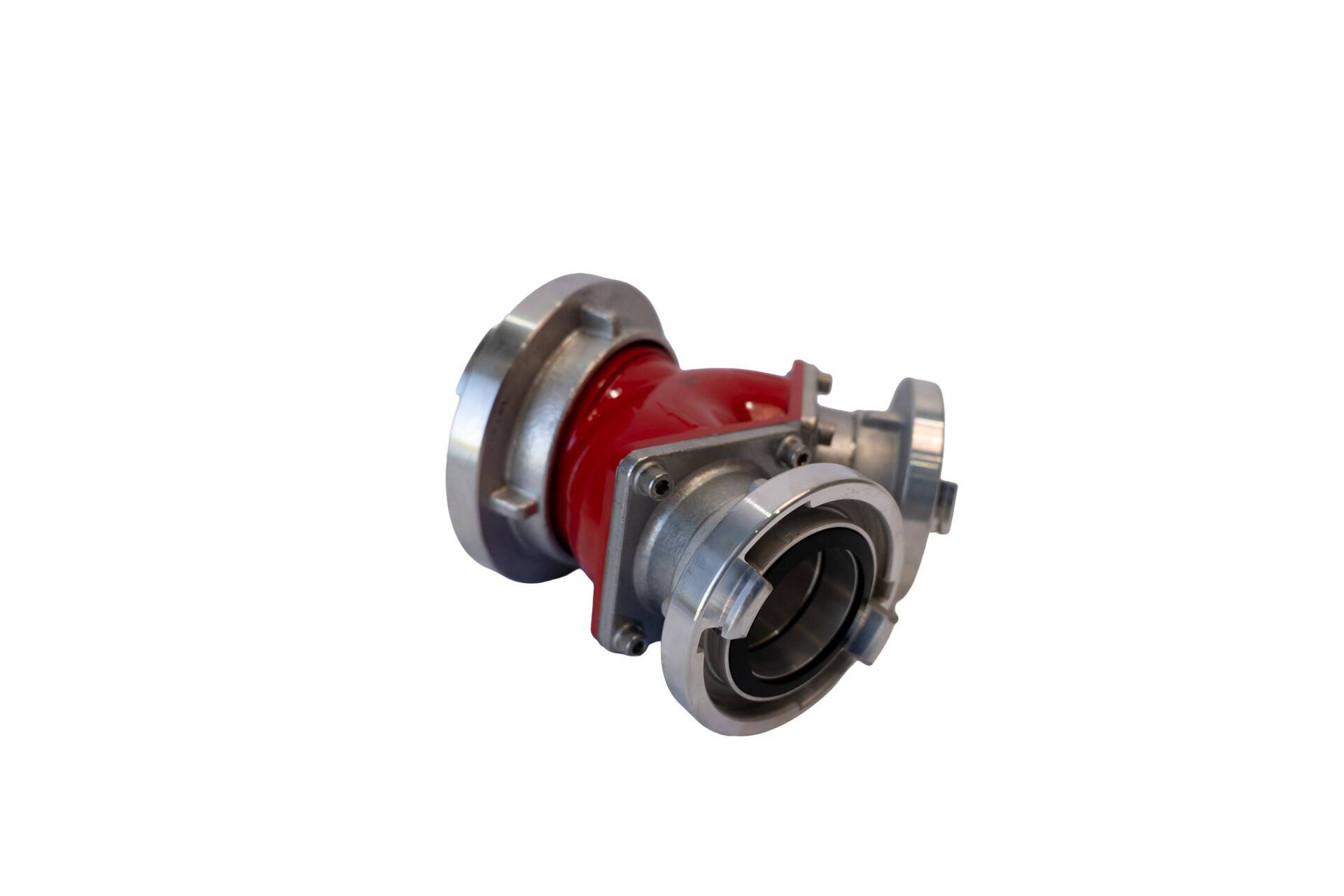

- A/BB mit Einzelklappe + Belüfter
- A/AA mit Rückschlagklappe
- 150/AA mit Rückschlagklappe
- 150/BB mit Einzelklappe
- 125/BB mit Rückschlagklappe
- 125/AA mit Rückschlagklappe

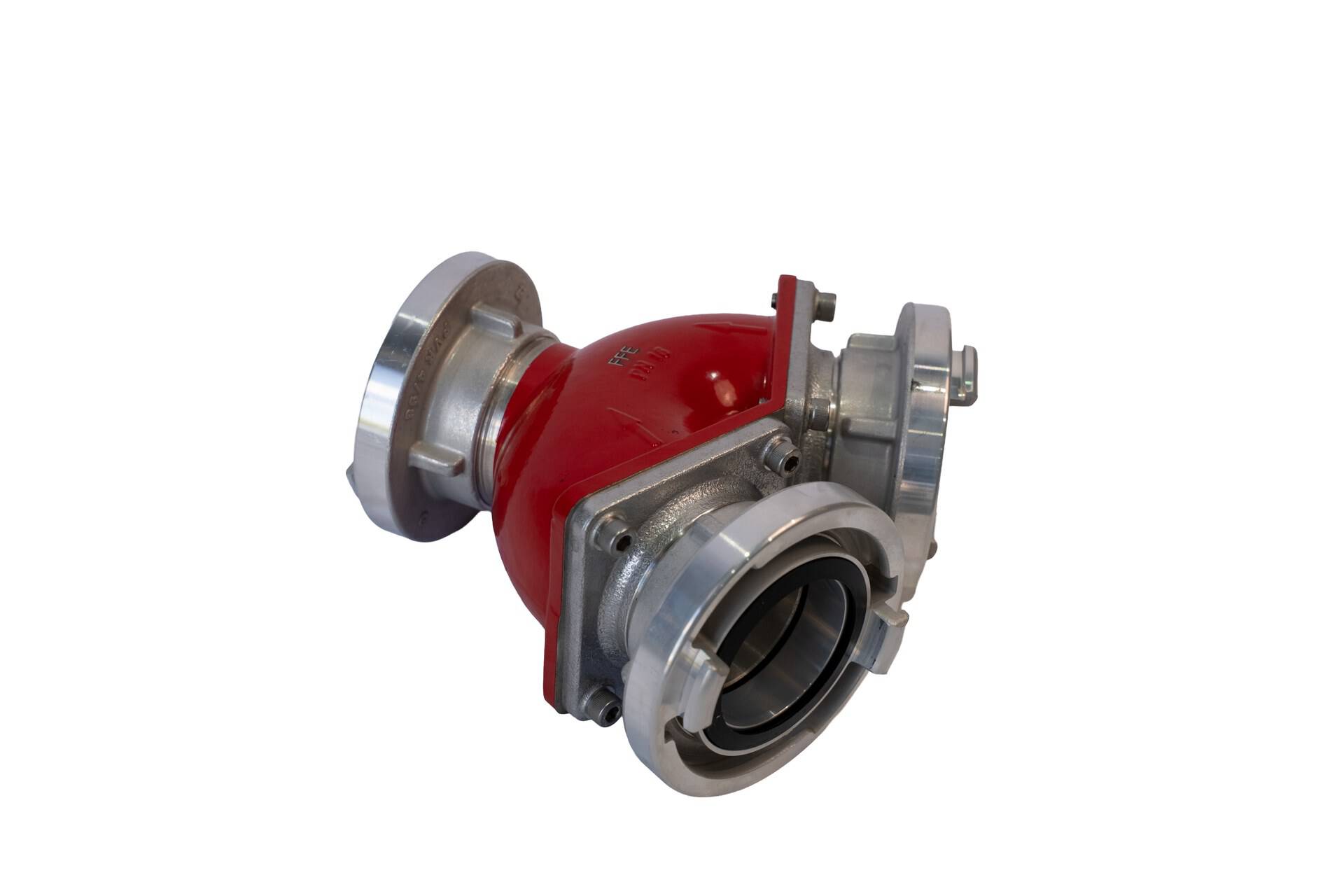

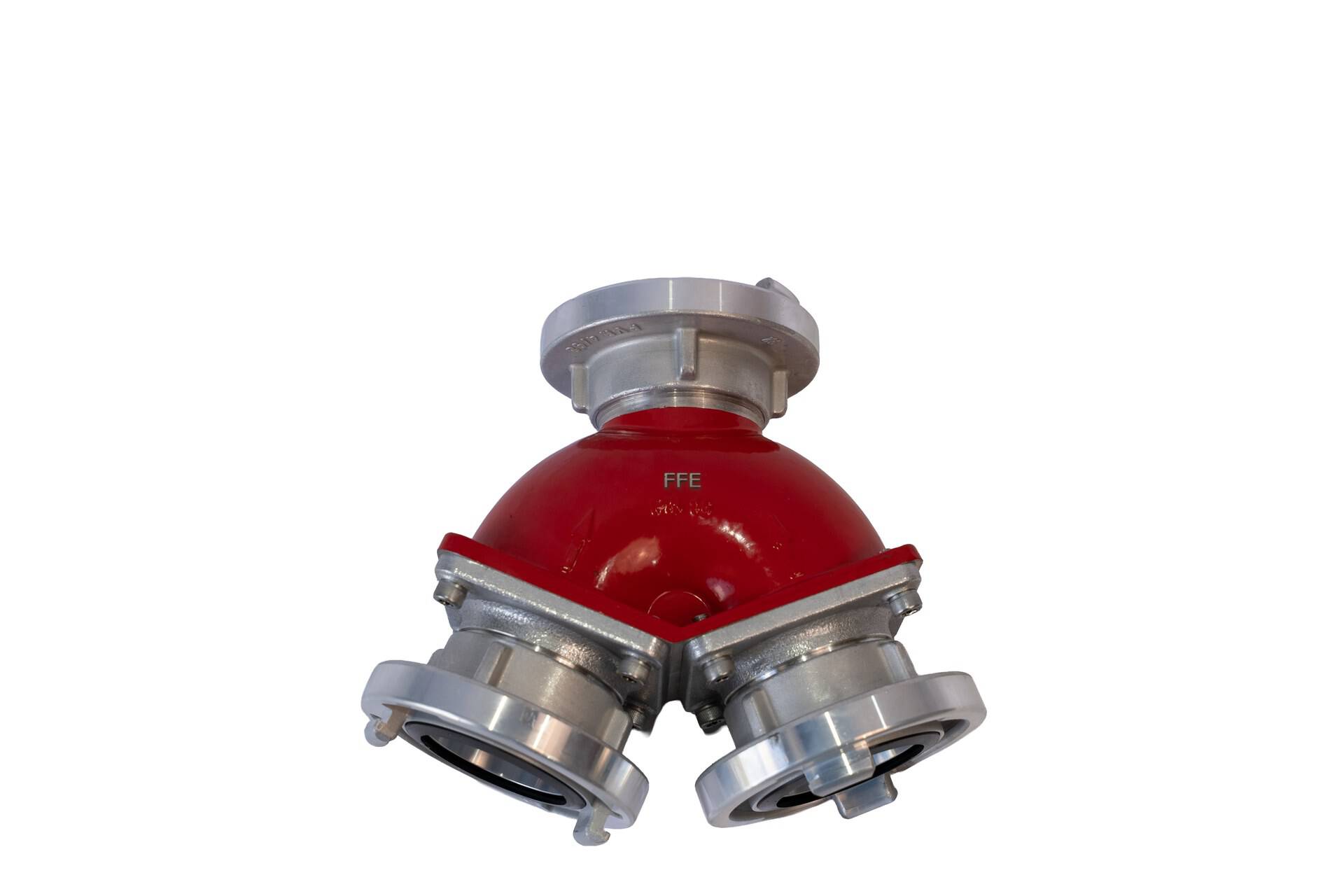

- A/BBB mit Einzelklappe
- A/BBB mit Einzelklappe + Belüfter
- 125/BBB mit Einzelklappe
- 150/BBB mit Einzelklappe
- 150/BBB mit Einzelklappe + Belüfter
- A/BBBB mit Einzelklappe
- 125/BBBB mit Einzelklappe
