Standrohre
Standrohre nach DIN 14375

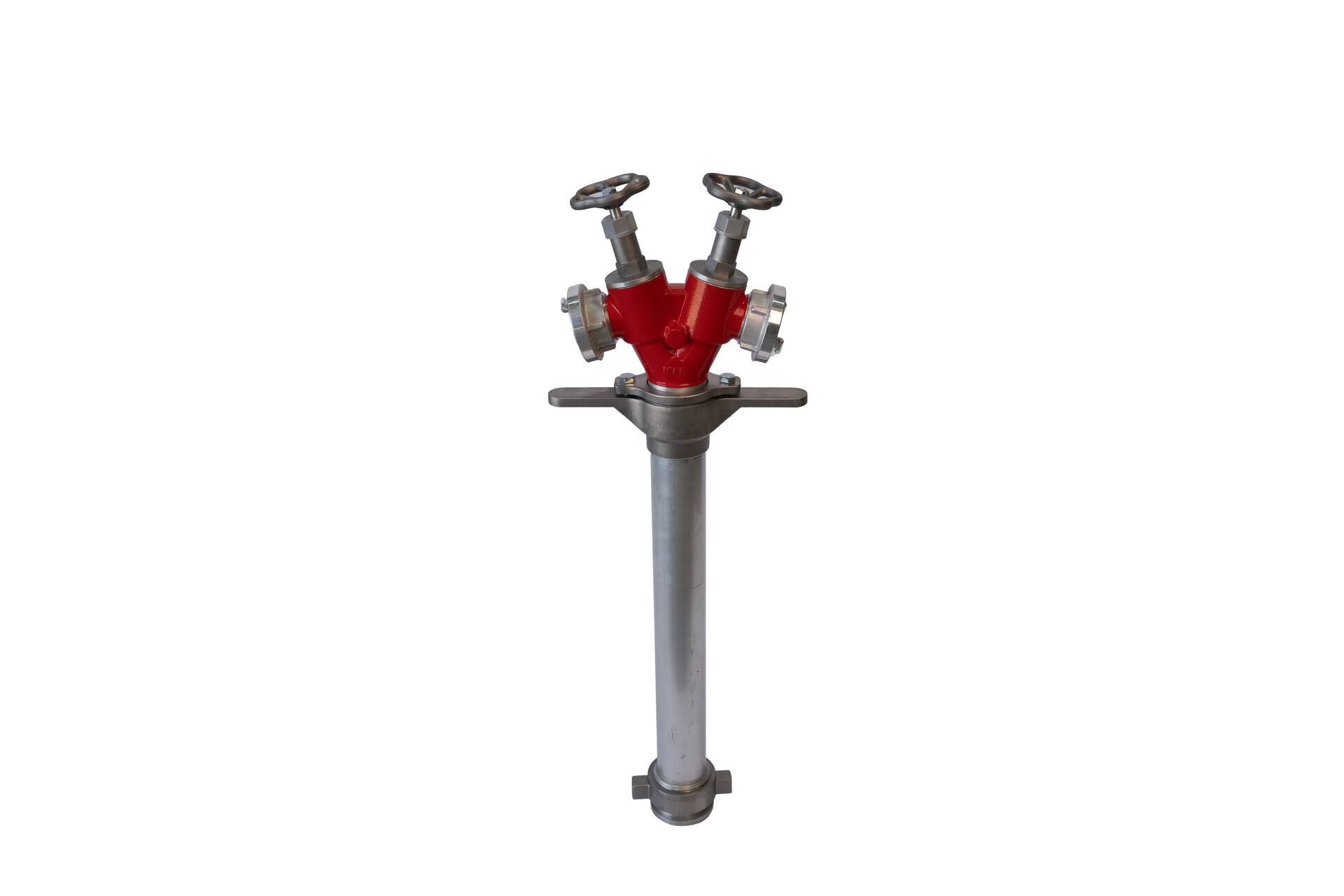

Standrohre sind Armaturen für die Feuerwehr zur sicheren Entnahme von Löschwasser aus Unterflurhydranten. Die Standrohre 2xB DN80, 2xB DN50 und 2xC DN80 entsprechen im Aufbau und der Verwendungsfähigkeit ebenso den Anforderungen der DIN 14375 für Feuerwehrstandrohre.
Beschreibung
WIRKWEISE Die Standrohre verfügen über Rückschlagventile, die in den Ventiloberteilen verbaut sind. Diese verhindern ein Rückfließen von Löschwasser bzw. Schaum-Wassergemischen in die Trinkwasserleitung. Eingebaute Belüfter im Standrohroberteil 2xB verhindern das Entstehen von Unterdrücken, indem Luft von außen einströmen kann. So kann sich der Schlauch nicht plötzlich Zusammenziehen.
Und es kommt nicht zu Druckschwankungen in der Trinkwasserleitung, welche Schäden anrichten können. Belüftung: Wir bieten bereits bei der Verwendung von nur einem Abgang eine Querschnittsfläche von über 144mm² und damit mehr als die vierfache Luftleistung gegenüber einem vergleichbaren Wettbewerbsprodukt! Bei der Verwendung von beiden Abgängen am Standrohr hat unser Standrohr immer noch mehr als die doppelte Belüftungsleistung!
Wichtige Hinweise zur Verwendung:
- Bevor das Standrohr aufgesetzt wird, muss der Hydrant gründlich von Schmutz befreit werden
- Vor dem Einschrauben des Standrohres den Fuß ganz herunterdrehen
- Nach dem Einschrauben des Standrohres den Standrohrkopf nur noch im Uhrzeigersinn bewegen! Ansonsten kann der Standrohrfuß aus Versehen aus dem Unterflurhydranten herausgedreht werden und es kann zu Verletzungen oder Schäden kommen
- Vor dem Öffnen des Unterflurhydrantenventils mittels UFH-Schlüssel Typ C mindestens ein Ab- gang öffnen um einströmendes Wasser eventuelle Verunreinigungen ausspülen zu lassen
- Nach Anschluss eines Schlauches das Ventil immer ganz öffnen um Druckverluste zu vermeiden
- Nach dem Einsatz die Ventiloberteile zur Fahrzeugverladung immer mindestens eine halbe Umdrehung offenlassen und den Standrohrfuß ganz herunter drehen
Wartung + Inspektion: Nach jedem Einsatz, sowie mindestens jährlich ist das Standrohr zu überprüfen,
- Dass Schrauben und Muttern handfest angezogen sind (ggf. nachziehen und mit Schraubensicherung sichern)
- Dass die Festkupplungen fest angezogen sind (ggf. nachziehen) Dass der Standrohrfuß nicht verbogen ist und sich leicht und gleichmäßig drehen lässt
- dass das Standrohrunterteil nicht verbogen ist
- Dass keine Risse, Brüche oder andere Beschädigungen auftreten
- Wir empfehlen den regelmäßigen Auftrag von geeigneten Schmiermitteln für den Standrohrfuß, Storzkupplungen und für die Ventilstange sowie die Dichtungen
Bei Unsicherheit über eventuelle Mängel ist das Produkt sofort außer Dienst zu nehmen und der Hersteller oder ein ausgebildeter Gerätewart zu kontaktieren!
Erhältliche Varianten
- Mit zwei absperrbaren Abgängen
- Zwei absperrbare Abgänge württembergische Ausführung (lang)
- Ein absperrbarer Abgang
- Ohne Absperrung
- Ersatzteile
Sonderstandrohre
Standrohre, die nicht den gängigen Feuerwehrstandrohren entsprechen und auf technische Bedürfnisse oder spezielle Wünsche ausgelegt sind Erhältliche Standrohre Sonderstandrohr zur Probenentnahme aus Messing und Edelstahl Zapfventil abflammbar, Fuß DN80 Wagenwaschstandrohr Aluminiumunterteil, Kopf drehbar, DN80 Standrohr mit Manometer Aluminiumunterteil, Manometer 25bar, DN80 Sonderanfertigungen können auf Wunsch und nach Möglichkeiten zusammengestellt und gefertigt werden.
Sprechen Sie uns einfach an.
Wassermeßstandrohre und Trinkwasserstandrohre
Wassermeßstandrohre dienen zur Wasserentnahme aus Trinkwasserversorgungsnetzen und sind mit einem Wasserzähler versehen. Zum Schutz des Trinkwassernetzes sind sie mit Rückflussverhinderern oder Systemtrennern ausgestattet, die das Rückfließen von verunreinigten Flüssigkeiten in das Trinkwasserversorgungsnetz verhindern. Erhältliche Wassermeßstandrohre Spezielle Trinkwasserstandrohre sind blau gekennzeichnet Wasserzählen haben wir in 3 Größen QN 2,5 5m³/h QN 6 10m³/h QN 10 20m³/h Wassermeßstandrohr DN80 mit Wasserzähler MS QN 2,5 – 5m³/h Beispielstandrohr geeicht, beglaubig, verplombt Aluminiumunterteil, Kopf drehbar mit Wasserzähler MS QN 6 – 10m³/h Beispielstandrohre mit Wasserzähler MS QN 10 – 20m³/h Beispielstandrohre mit Wasserzähler MS Beispielstandrohre Zapfventil ¾“, Belüfter und RV Standrohr Edelstahl / Messing DN80 mit Wasserzähler Beispielstandrohr
Wassermeßstandrohre und Trinkwasserstandrohre – Zubehör
Optional können alle Edelstahl-/Wassermeßstandrohre mit einem Kegelsieb geliefert werden
Übersicht
| Ausführung | Fuß |
|---|---|
| Storz C | DN80 |
| Storz C m. RV | DN80 |
| Storz C m. RV u. Bel. | DN80 |
| Storz B DIN 14375 | DN80 |
| Storz B m. RV u. Bel. | DN80 |
| Storz B m. RV | DN80 |
| Storz B m Ventiloberteil RV u. Bel. | DN80 |
| Storz B | DN50 |
| Storz B m. RV u. Bel. | DN50 |
| Storz C | DN100 |
| Storz C m. RV u. Bel. | DN100 |
| Storz B | DN100 |
| Storz B m. RV u. Bel. | DN100 |
| Ausführung | Fuß |
|---|---|
| Storz C | DN50 |
| Storz B | DN50 |
| Storz B m. RV u. Bel. | DN50 |
| Ausführung | Fuß |
|---|---|
| Storz C | DN80 |
| Storz C | DN50 |
| Storz C württembergische Ausführung | DN50 |
| Ausführung | Fuß |
|---|---|
| Storz C | DN80 |
| Storz B | DN80 |
| Storz C | DN50 |
| Storz B | DN50 |
| Bezeichnung | Fuß/Maße |
|---|---|

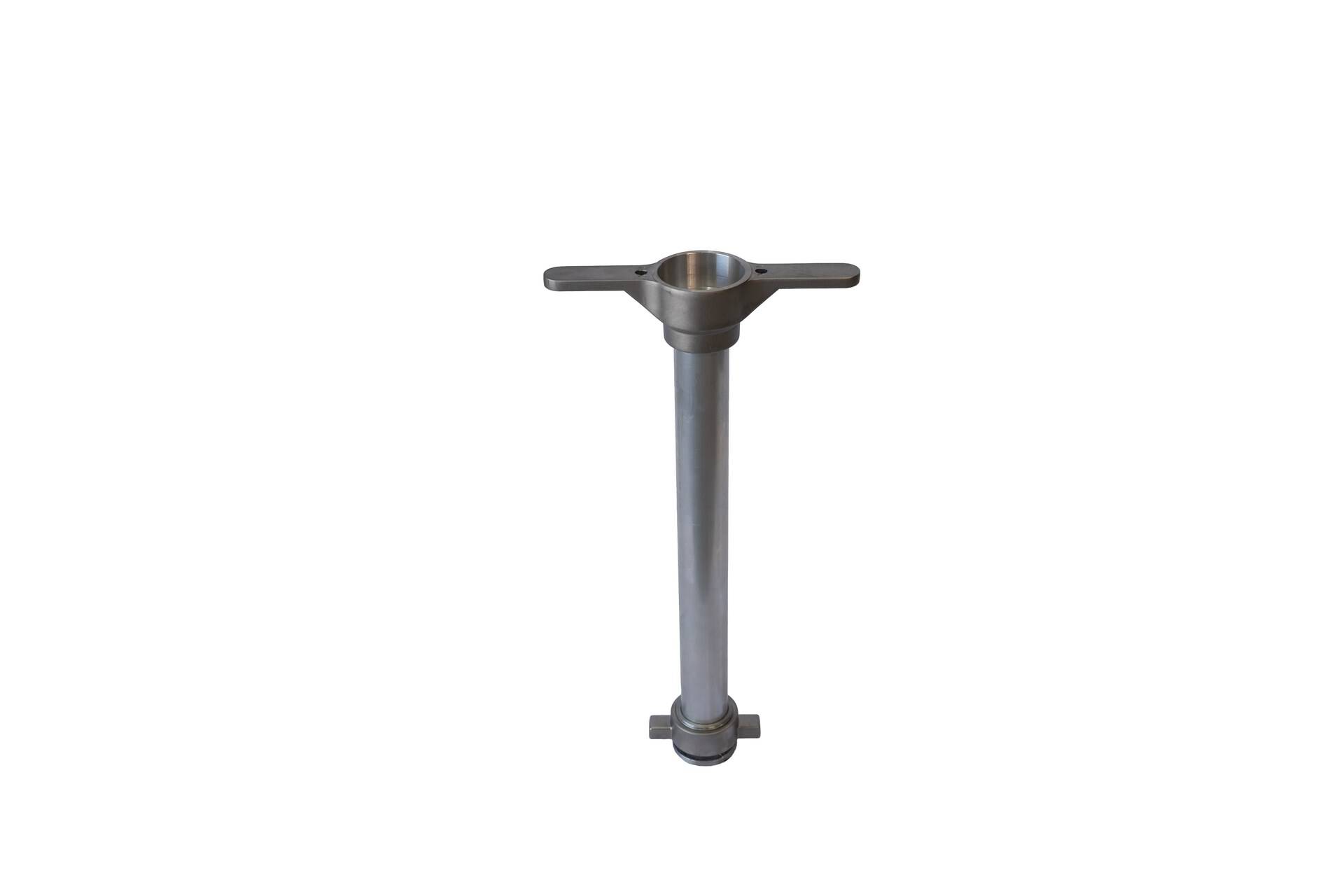

| Standrohrunterteil m. RV | DN80 |
| Standrohrunterteil kompl. | DN80 |
| Standrohrunterteil kompl. | DN100 |
| Standrohrfuß | DN100 |

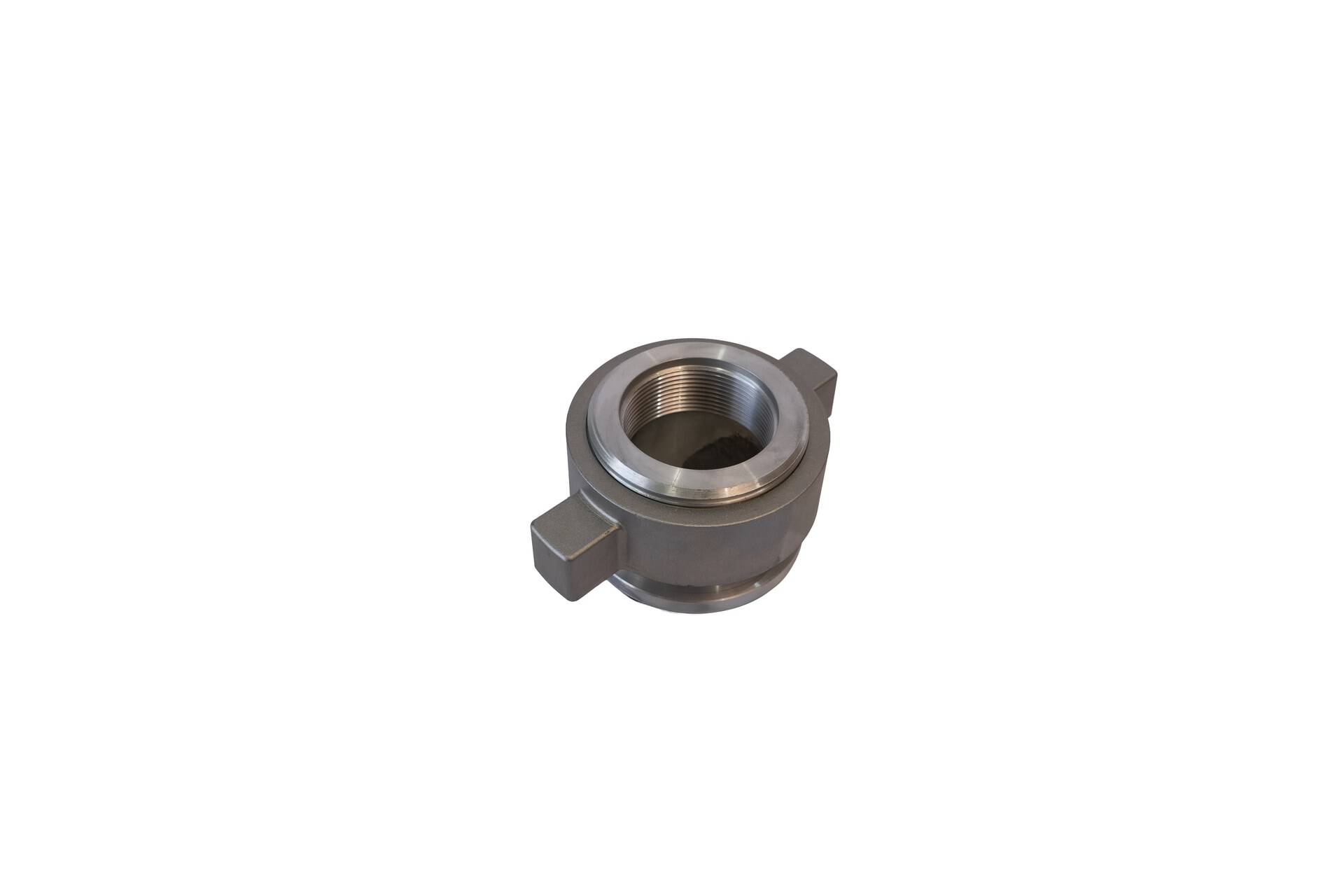

| Standrohrfuß | DN80 |
| Standrohrfuß kompl. | DN50 LM 2“ |

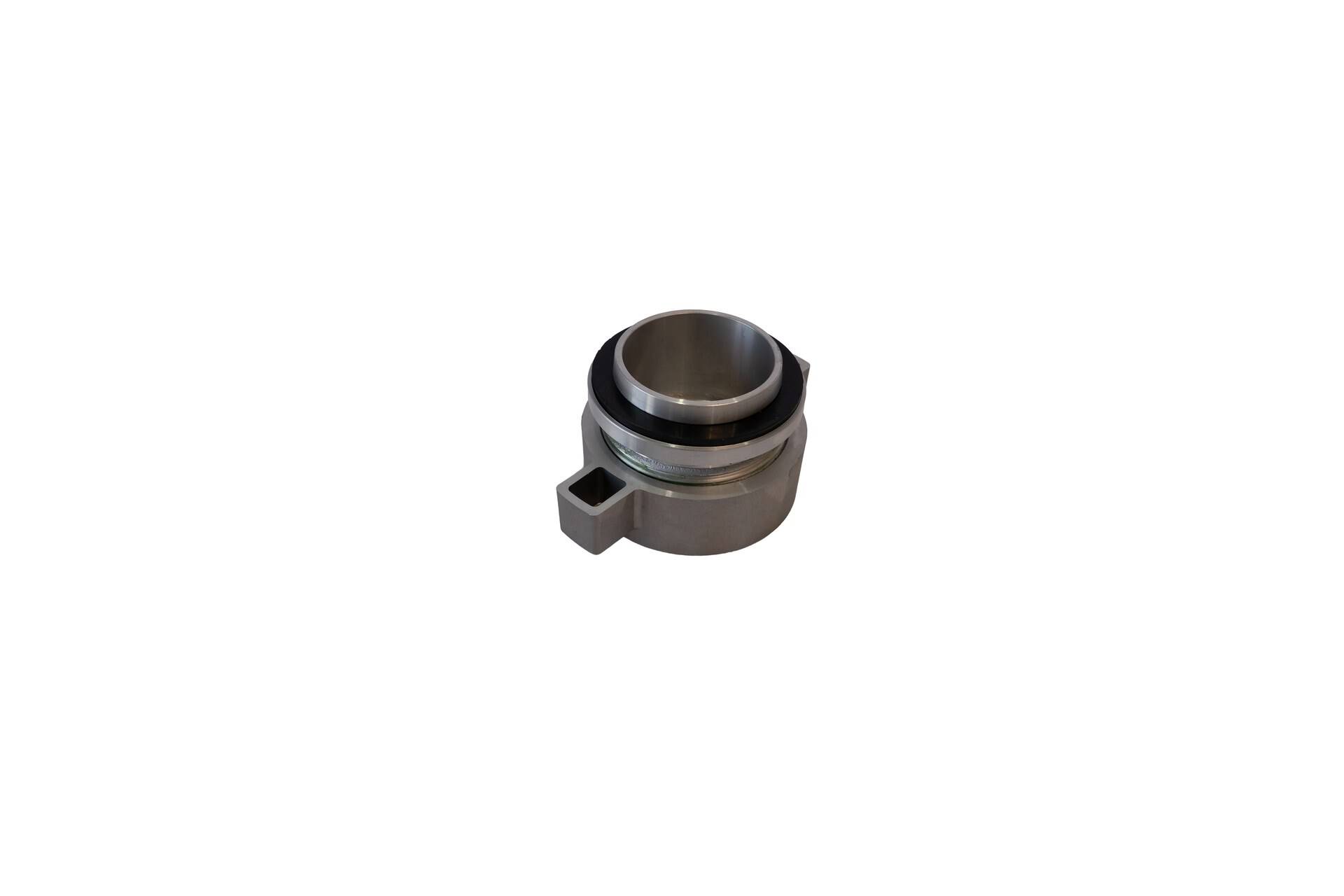

| Standrohrfuß kompl. | DN80 LM 2“ |

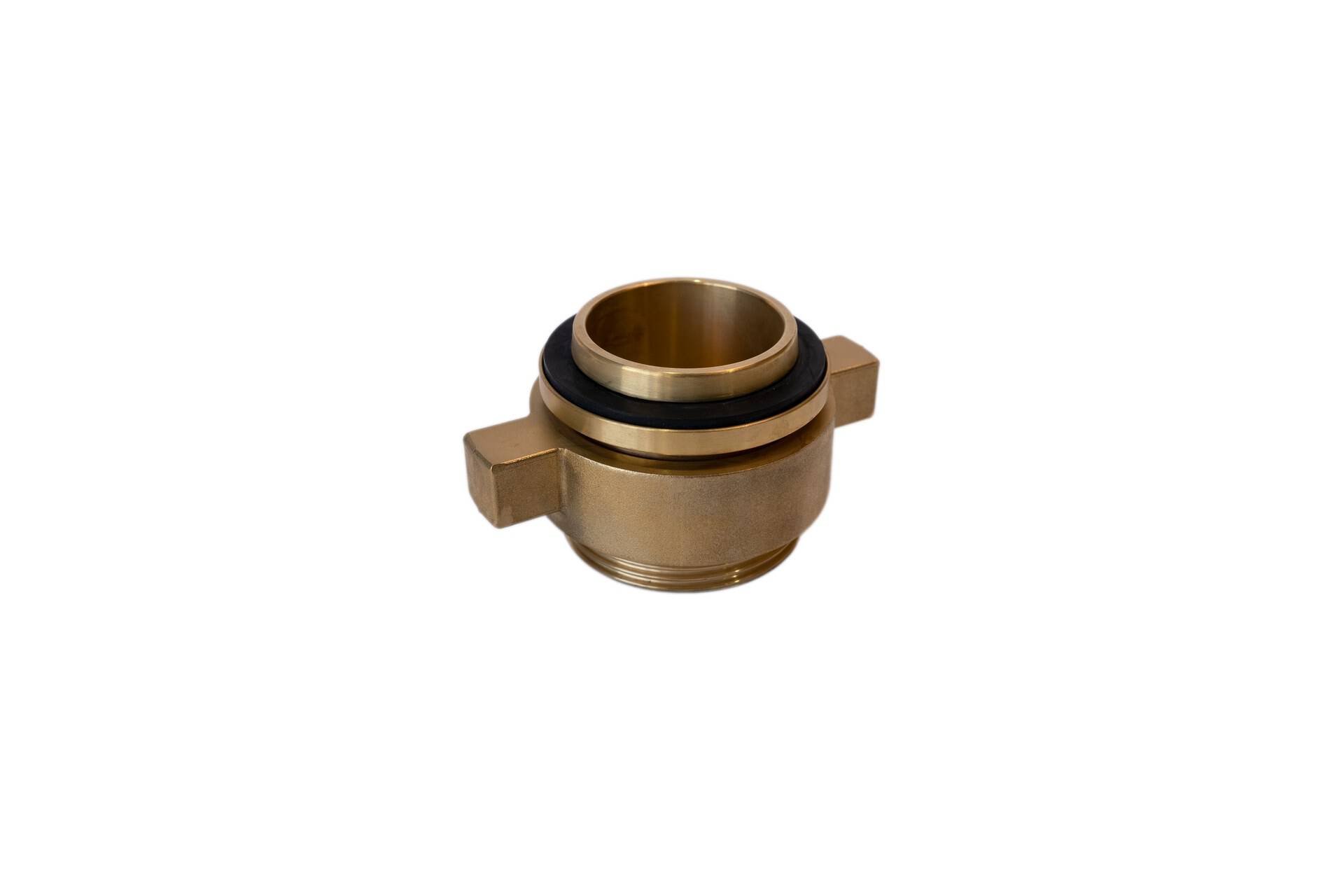

| Standrohrfuß kompl. | DN80 MS 2“ |
| Flachdichtung Griffschale | 75mm |
| Dichtung Fuß | DN50 50x75x5mm |
| Dichtung Fuß Leder | DN50 |
| Dichtung Fuß | DN80 72x92x5 |
| Dichtung Fuß | DN100 |
