Produktdatenblatt
Zumischer
Zumischer nach DIN 16712-1
Armatur, die dem Wasserteilvolumenstrom den Schaummittelvolumenstrom zumischt und bei der die Summe beider Teilvolumenströme den Gesamtvolumenstrom ergibt. Bezeichnung eines Schaummittel-Zumischers (Z) mit einem Gemischvolumenstrom des Schaumerzeugers von 800l/min (8) und mit Zumischregulierung (R) Auch mit 200l/min (Z2R) und 400l/min (Z4R) erhältlich
Ausführung
Technische Daten
- Aluminium-Legierung (Ueloxiert, Epoxyd beschichtet)
- Kupfer-Legierung
- Edelstahl
- Kunststoff
- Zumischrate 1% - 6%
- Ansaugung AG 1“ (Storz D)
- Eingang / Ausgang AG 2 ½“ (Storz B)
- Gewicht 5,41kg
- Druckbelastung max. 16bar
- Funktion

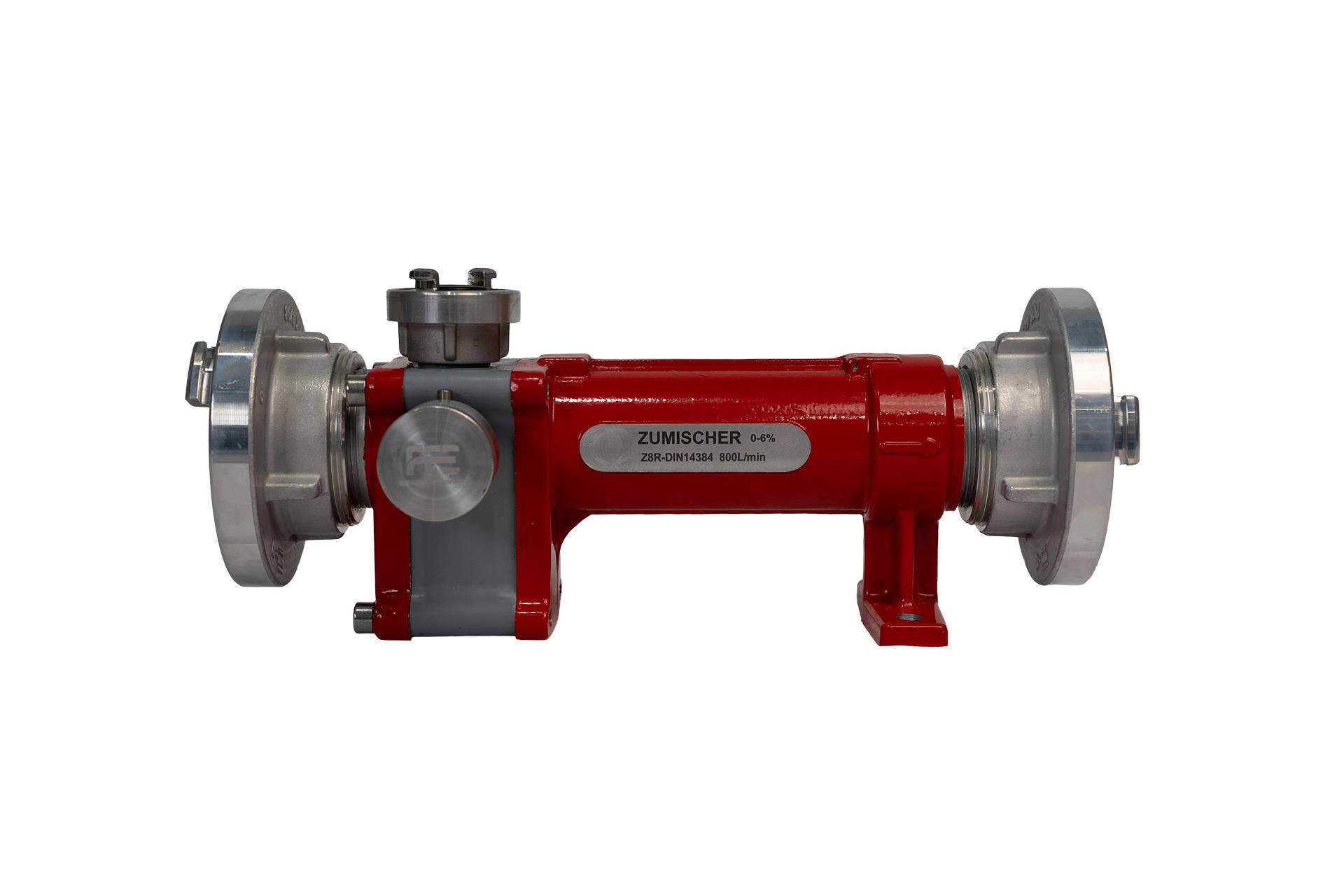

- Der Zumischer Z8R wird Ein- und Ausgangsseitig mit einer Kupplung Storz B (DIN 14303) geliefert. Beim Einbau in die Schlauchleitung ist die gekennzeichnete Durchflussrichtung unbedingt zu beachten. Sie ist durch einen Pfeil gekennzeichnet.
- Eingangsseitig ist eine Wasserversorgung von 800l/min sicher zu stellen, da Zumischer dieser Bauart nur in einem begrenzten Arbeitsbereich funktionieren.
- Ausgangsseitig darf lediglich ein B-Schlauch mit einer max. Länge von 40m angeschlossen werden. AN dessen Ende muss ein entsprechend geeignetes Schaumrohr angebracht werden. Zum Beispiel ein 800l Mittelschaum- oder Schwerschaumrohr.
- Der Schaummitteleingang ist mit einer 1“ Kupplung (Storz D) ausgeführt. Unterhalb dieser Storz D befindet sich eine frei bewegliche Kunststoffkugel mit der Funktion eines Rückschlagventiles.
- Der daran anzuschließende Ansaugschlauch muss mindestens über einen Innendurchmesser von 25mm verfügen (siehe DIN 14819).
- An der rechten Seite des Zumischers befindet sich der Zumischregler. Hier kann eine Zumischrate von 1% bis 6% eingestellt werden. Linksdrehend erhöht sich die Zumischung und rechtsdrehend verringert sie sich.
- Die geodätische Ansaughöhe des Ansaugschlauches darf eine Höhe von 1,5m nicht überschreiten.
- Nach Gebrauch von Schaummitteln sollen alle eingesetzten Armaturen mit klarem Wasser gespült werden.
- Sonstiges
- Zum Betrieb eines Zumischers ist unbedingt geschultes uns ausgebildetes Personal notwendig. Bei unsachgemäßem Betrieb können schlagartig enorme Kräfte auftreten, welche zu erheblichen Verletzungen oder Beschädigungen führen können. Alle notwendigen Normen und Vorschriften sind unbedingt einzuhalten.
- Erhältliche Varianten von Zumischern nach DIN 16712-1
- Optionales Zubehör
- Ansaugschlauch Storz D 1,5m
- Ansaugschlauch Storz D 1,5m mit Rohr
- Ansaugschlauch Storz D 1,5m MS
- Ansaugschlauch Storz D 1,5m beidseitig Storz D
- Ansaugschlauch Storz D 2,5m mit Rohr
- Ansaugschlauch Storz D 3m beidseitig Storz D
- Ansaugschlauch Storz D 3m mit Rohr
Technische Daten
Übersicht
| Bezeichnung | Anschluss | l/min | Gewicht |
|---|---|---|---|
| Z2R | 2“ AG | 200 | 1,90kg |
| Z2R | Storz C | 200 | 2,42kg |

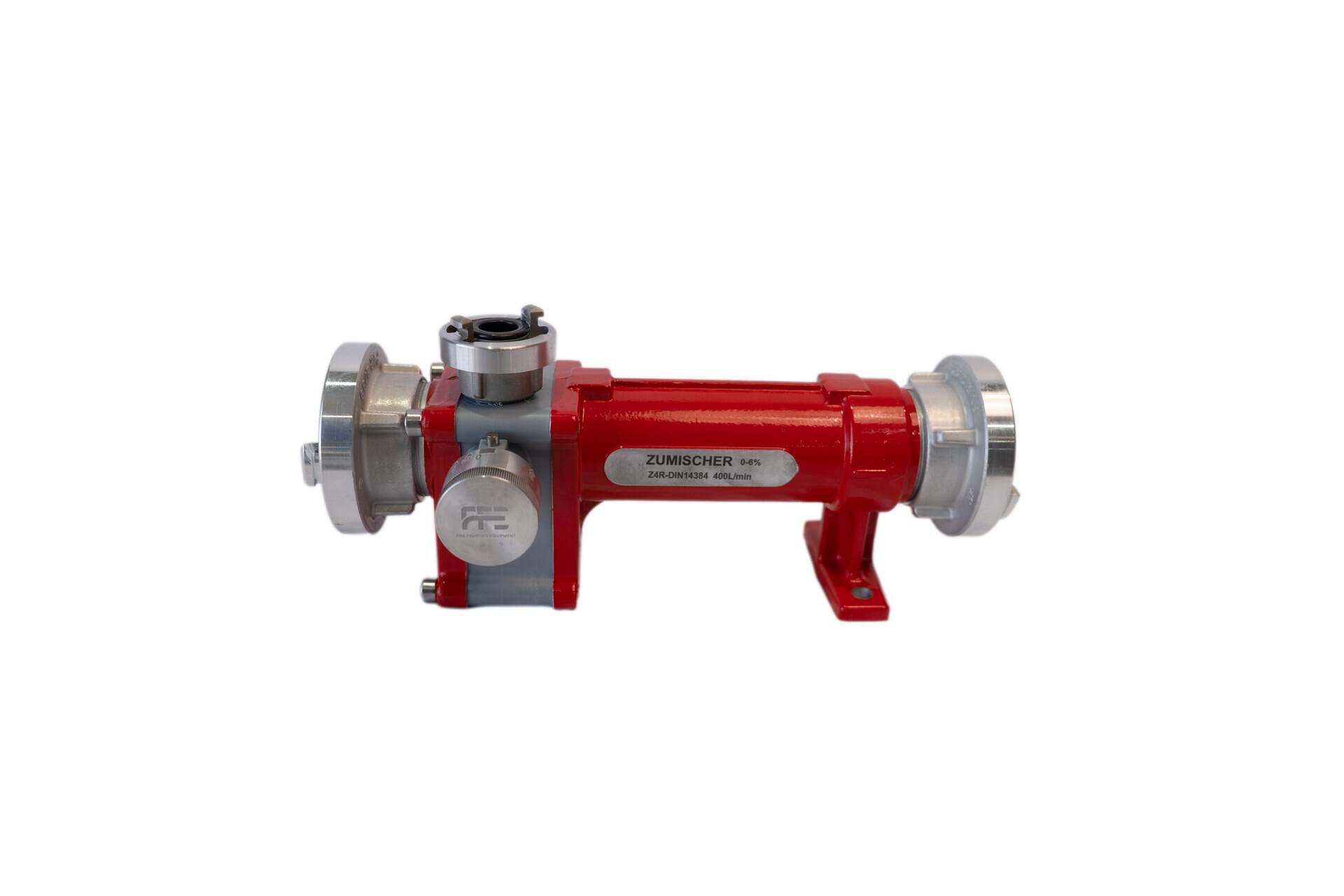

| Z4R | 2“ AG | 400 | 2,28kg |
| Z4R | Storz C | 400 | 2,80kg |
| Z4R | Storz B | 400 | 3,12kg |
| Z8R | 2 ½“ AG | 800 | 4,59kg |
| Z8R | Storz B | 800 | 5,41kg |
