Produktdatenblatt

Löschwassersauganschluss Form A und B

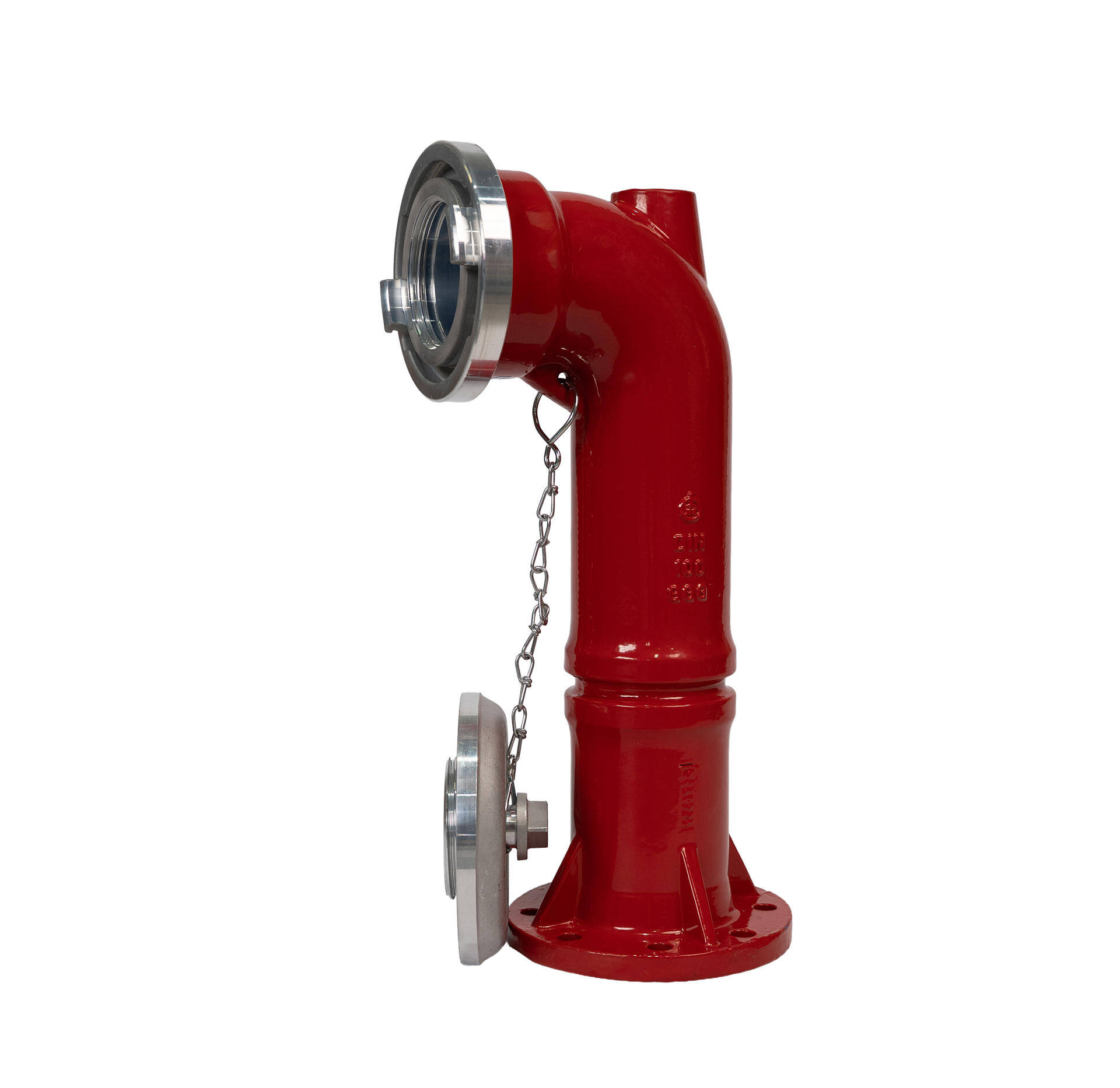

Löschwassersauganschluss Form A und B nach DIN 14244

Die Löschwasser-Sauganschlüsse sind fest angebaute Einrichtungen zur Löschwasserentnahme aus unterschiedlichen Löschwasserentnahmestellen. Genormte Löschwasser-Sauganschlüsse müssen der DIN 14244 „Löschwasser-Sauganschlüsse; Überflur- und Unterflur“, Ausgabe: Juli 2003 entsprechen

Produkt

Beschreibung

Wichtige und zu beachtende Normen

DIN EN 1074-1
Armaturen für die Wasserversorgung
Teil 1 – Allgemeine Anforderungen
DIN EN 1092-2
Flansche und ihre Verbindungen
Teil 2 – Gusseisenflansche
DIN EN 681-1
Elastomer-Dichtungen
Teil 1 – Vulkanisierter Gummi
DIN EN ISO 9001
Qualitätsmanagementsysteme
DIN 3223
Betätigungsschlüssel

Ausführungen

Ausführung

Technische Daten

Gehäuse EN-GJS-400-15
Stopfen Messing
A-Festkupplung DIN 14319 Aluminium
A-Deckkapsel DIN 14319 Aluminium
Flachdichtung EPDM W 270
Oberflächenschutz
innen: Epoxidharzpulver-Beschichtung
außen: Epoxidharzpulver-Beschichtung zusätzlich Polyesterbeschichtung
Farbton: rot RAL 3000 oder grau RAL 7031
Montage und Bedienung
Nachdem die Schutzkappe am Flansch entfernt ist, wird der Löschwassersauganschluss mit einer Flachdichtung auf die Rohrleitung gesetzt und mit Schrauben, Scheiben und Muttern M16 mit einem Drehmoment von ca. 70 bis 80 Nm jeweils gegenüberliegend festgezogen.
Die Bedienung der A-Deckkapsel und des Peilstutzens erfolgt mittels Betätigungsschlüssel A nach DIN 3223.
Nach Beenden der Wasserentnahme ist die Deckkapsel fest zu verschließen.
Optionales Zubehör
Überflurhydrantenschlüssel Form A
