Schlauchanschlussventil
Schlauchanschlussventil nach DIN 14461-3
Schlauchanschlussventile dienen zum Absperren und als Entnahmevorrichtung für Löschwasser aus „nassen“ und „nass-trockenen“ Wandhydranten-Anlagen. Die Armatur nimmt Löschschläuche der Feuerwehr mit C-Kupplung auf und ist in Aluminium oder Messing nach DIN 14307 und DIN 86204 erhältlich.
Beschreibung
Sie ist in der DIN 14461-3 definiert und in der Druckstufe PN 16 nach DIN 14462 ausgeführt.
Technische Daten
- Nennweite 2" (beidseitig 2" AG)
- Druckstufe PN 16
- Gehäuse nach DIN EN 1982 / DIN EN 1503-4

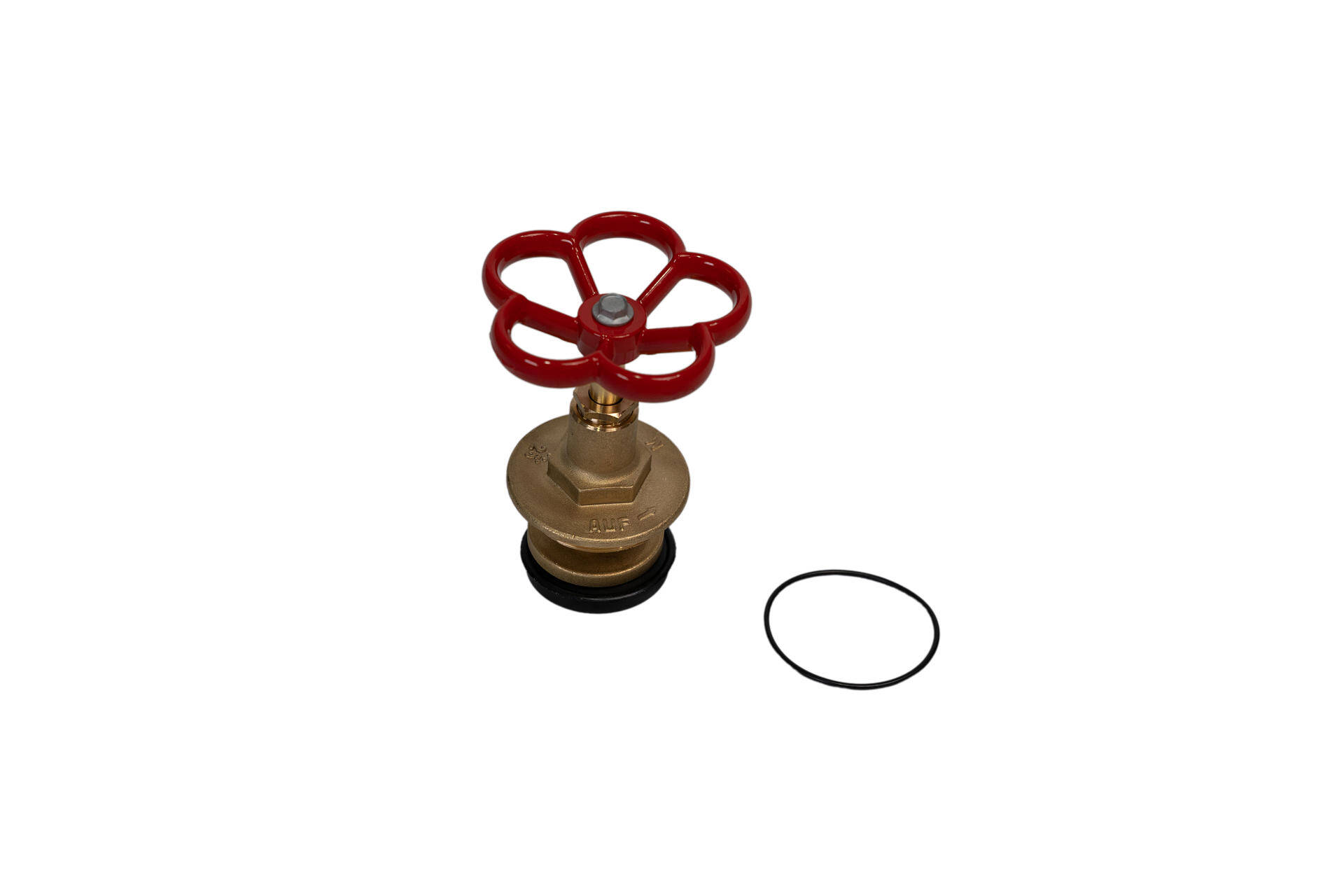

- Oberteil nach DIN EN 12163 / DIN EN 12164
- Scheibe, Mutter und Befestigungselemente nach DIN EN 10088-1
- Handrad nach DIN 390, rot
- Dichtungen aus NBR
- Temperatureinsatz +4 °C bis +50 °C nach EN 1074-1
- Gewicht 1,5 kg ohne Kupplung
- Einbaulänge geschlossen max. 155 mm
- Grenztaster in Schutzart IP 65 nach DIN EN 60529, Schutzkleinspannung

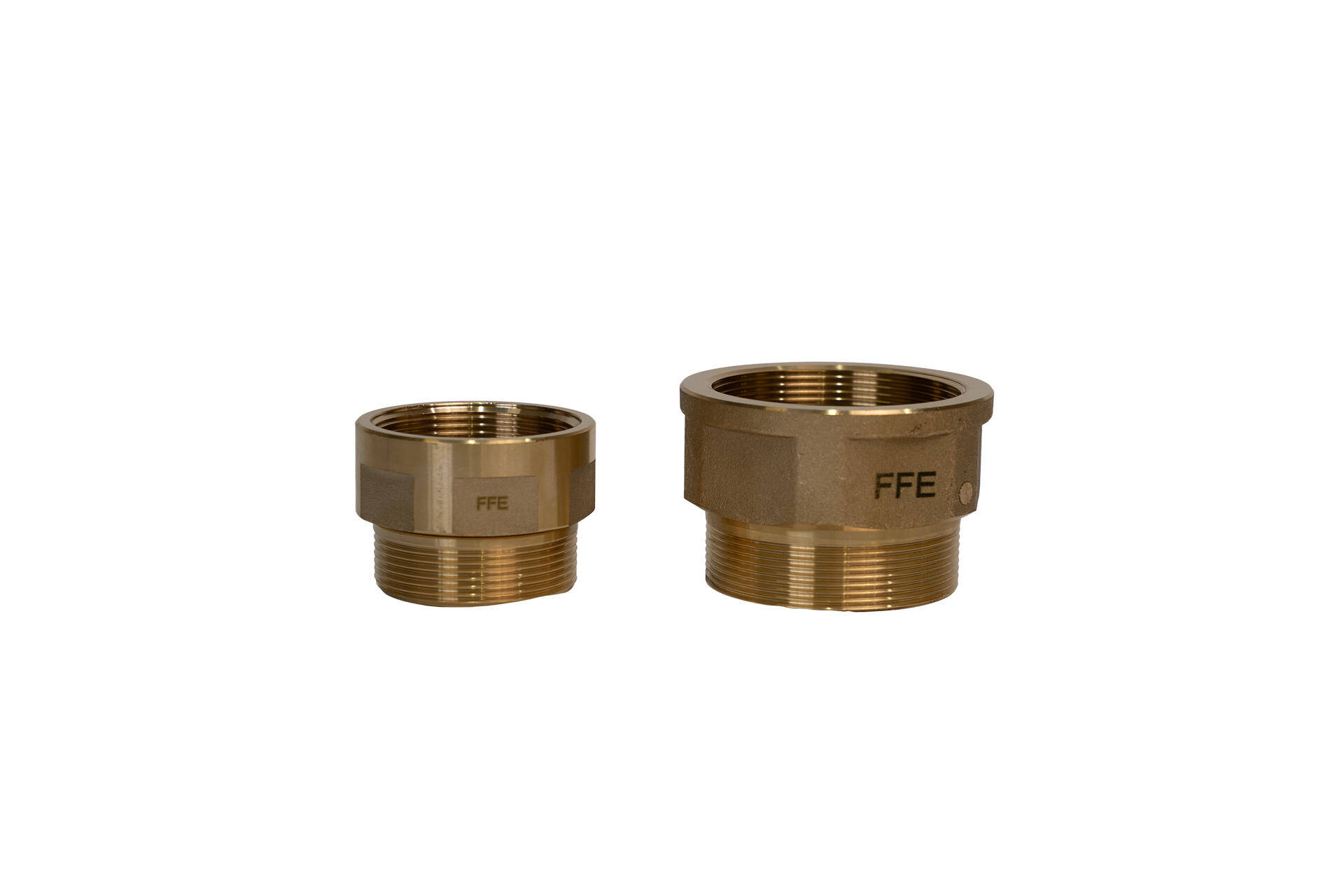

Übersicht

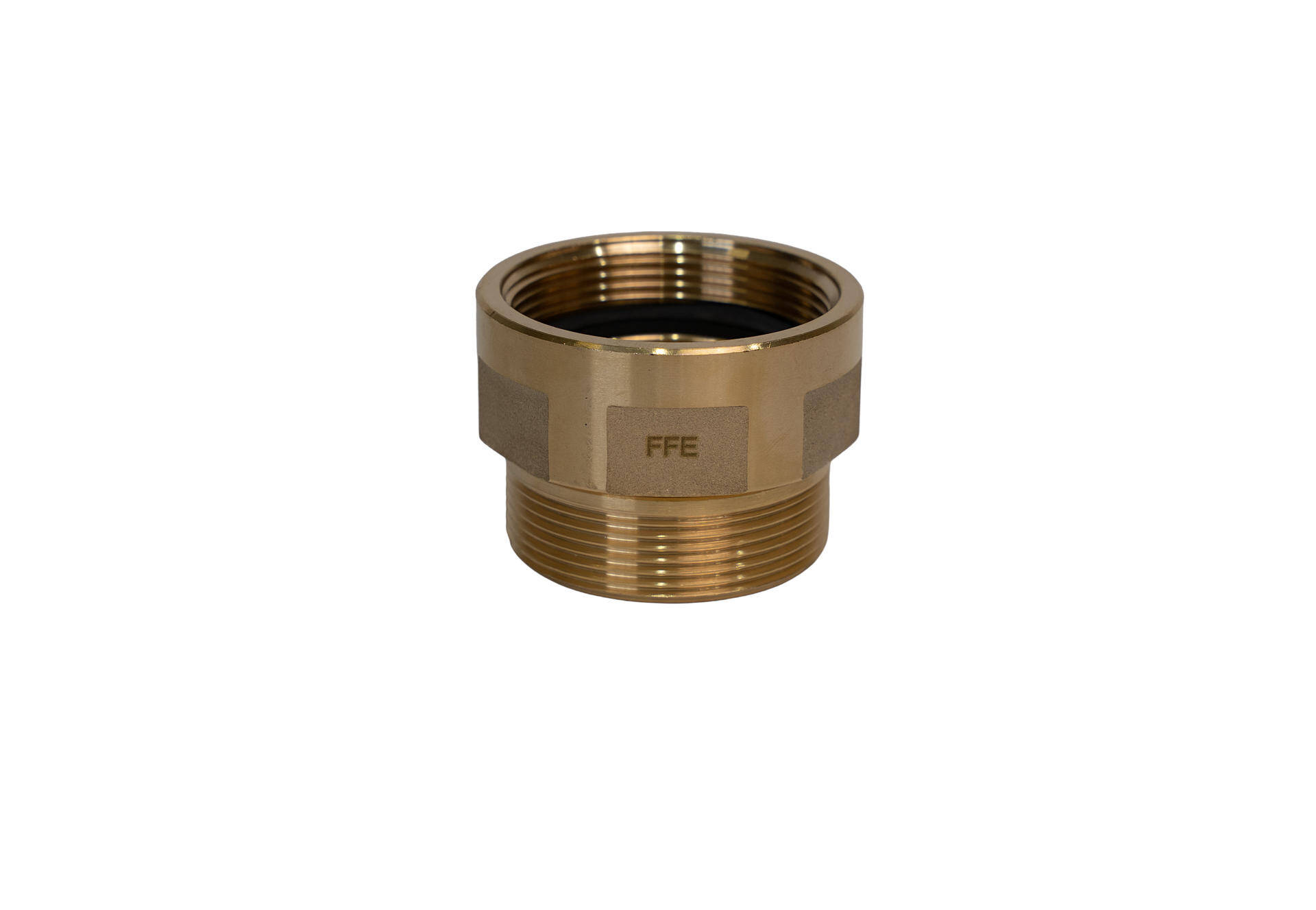

| Eingang | Ausgang | Gewicht |
|---|---|---|
| G 2“ AG | G 2“ AG | 1,5 kg |

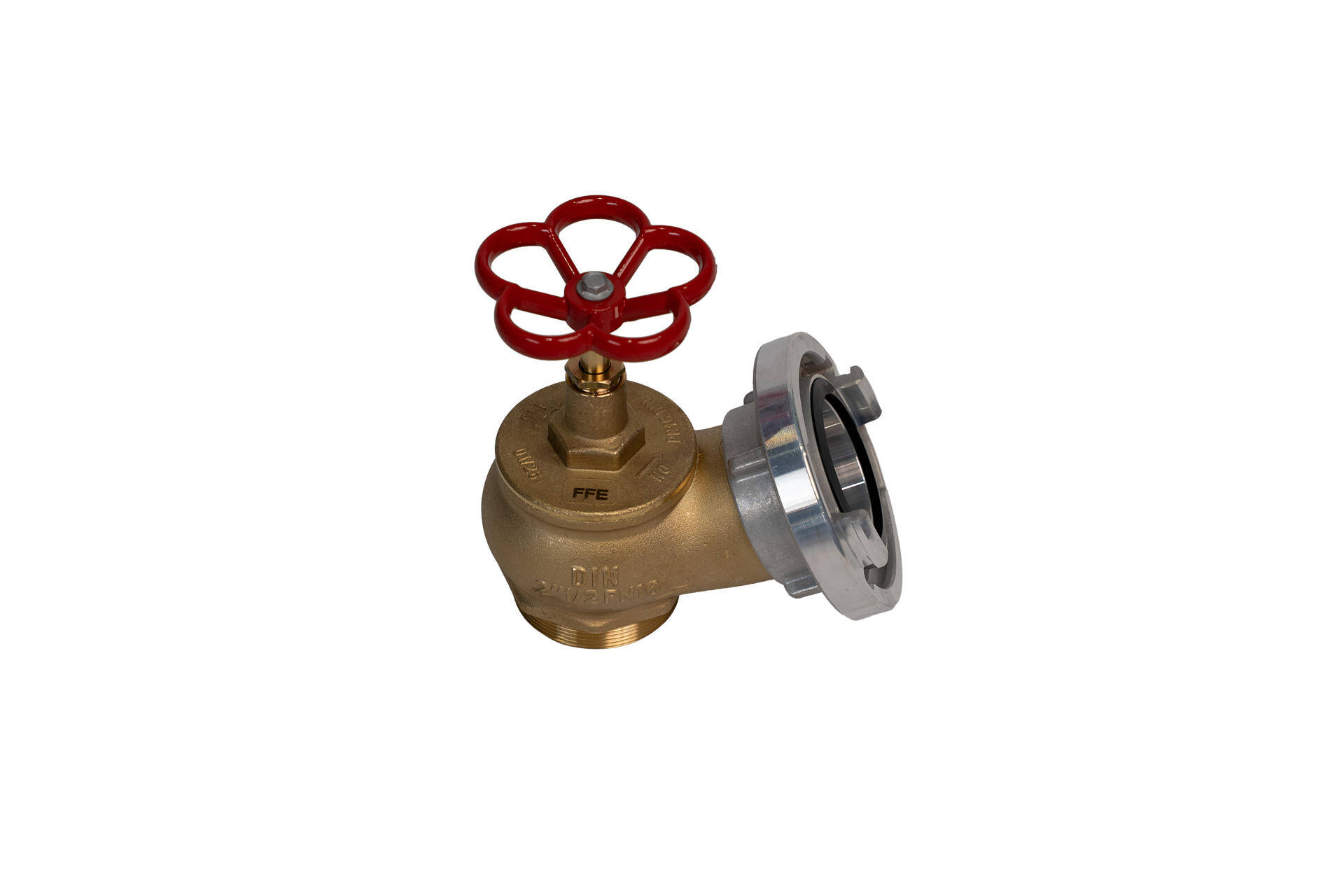

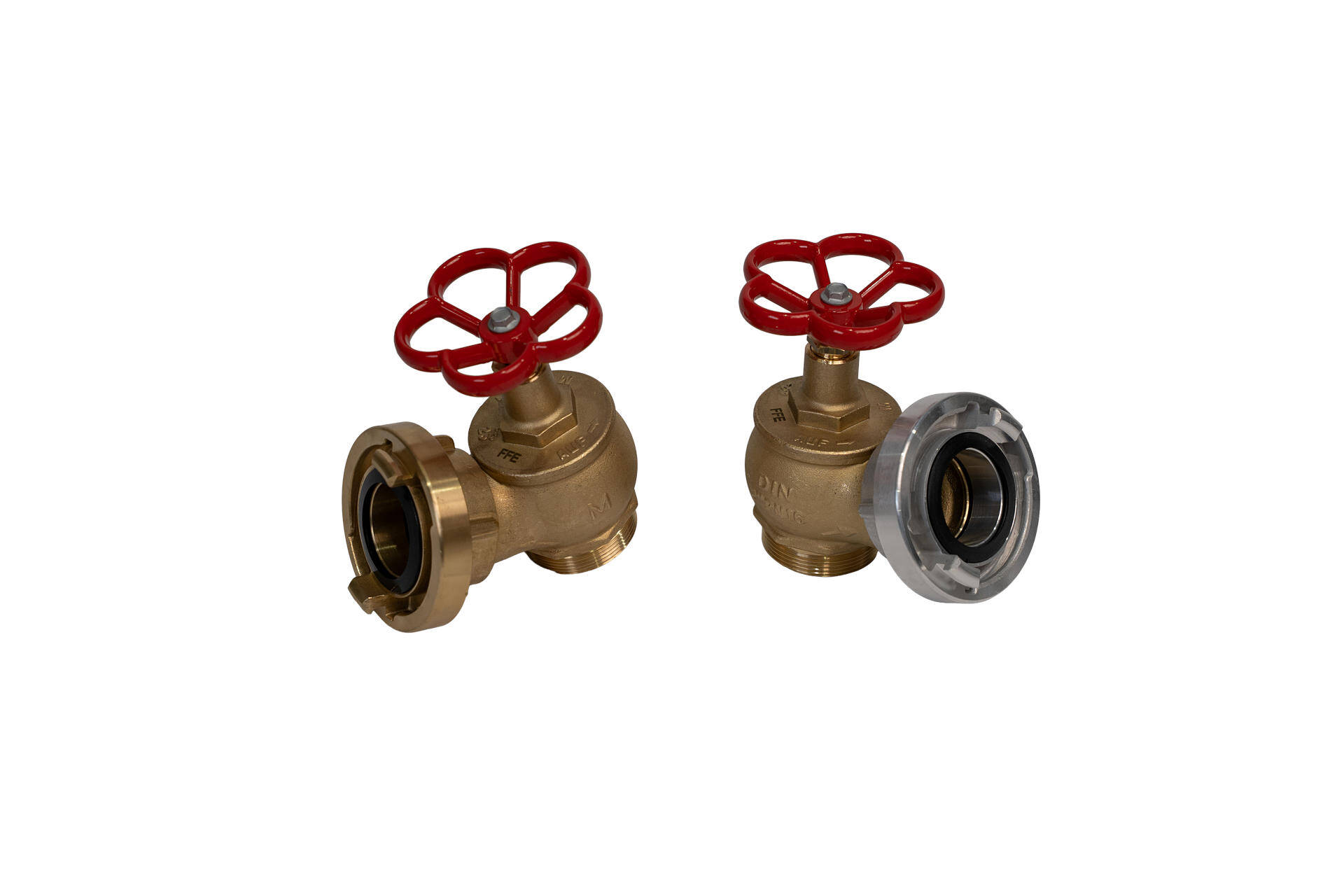

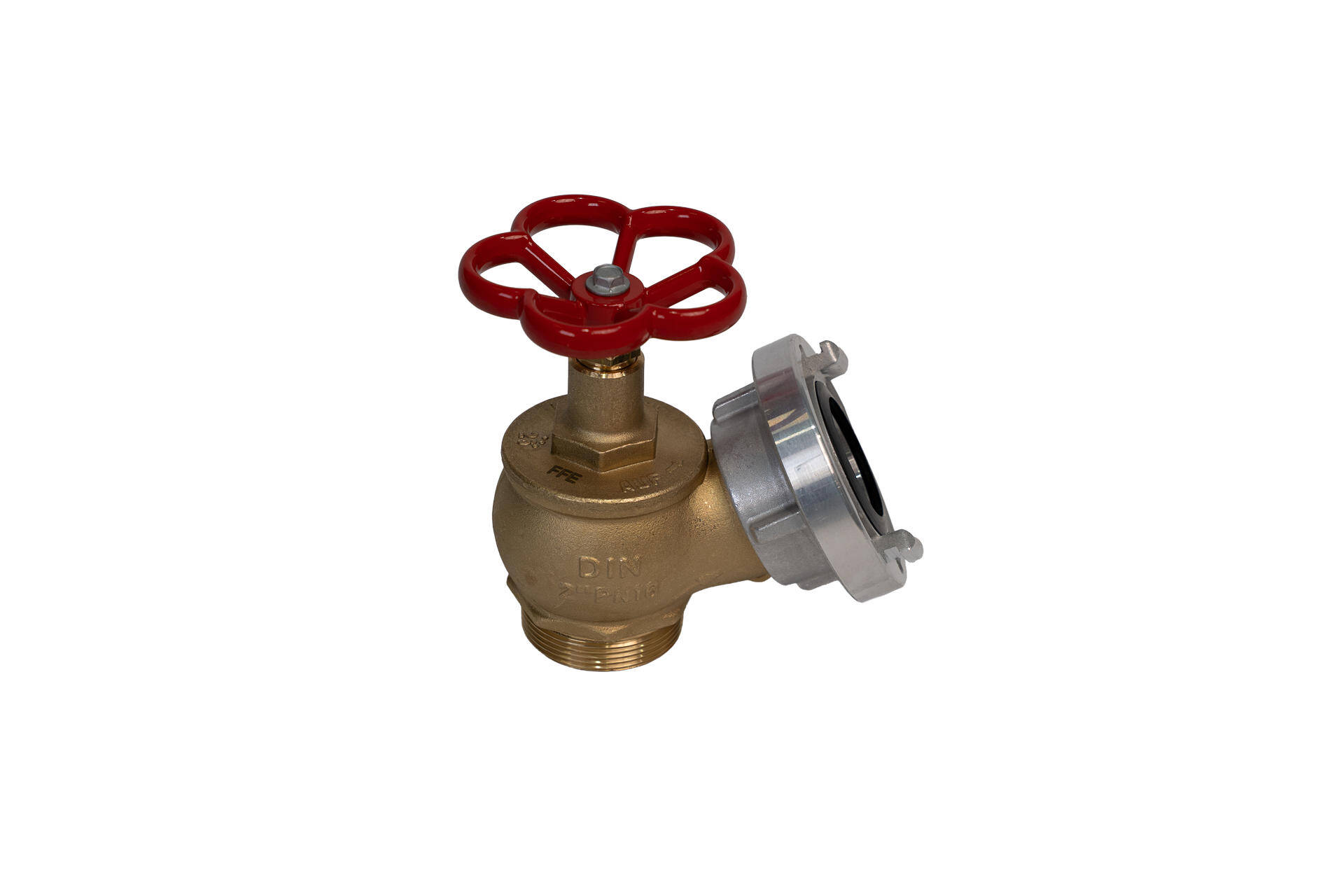

| G 2“ AG | Storz-C LM | 1,8 kg |

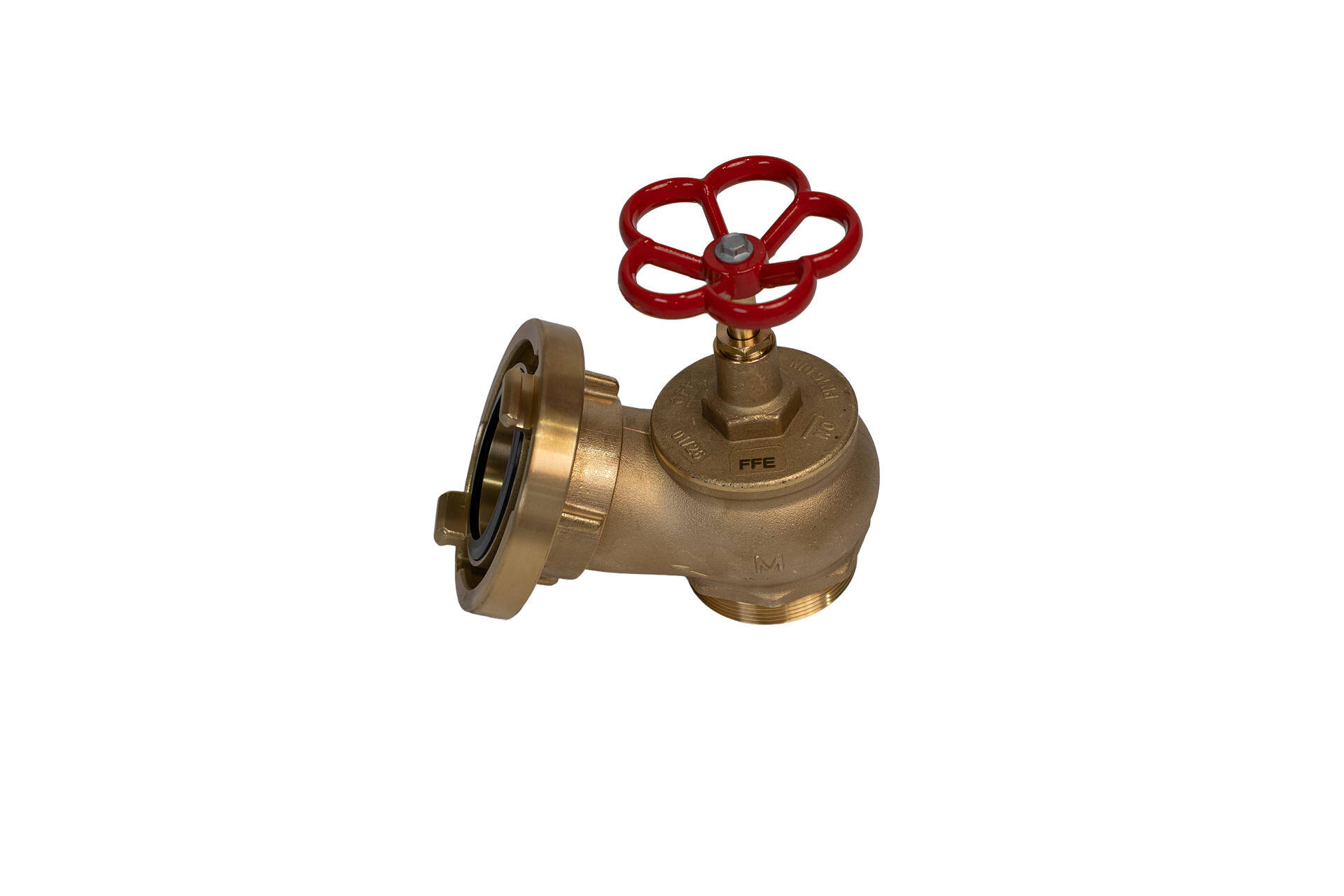

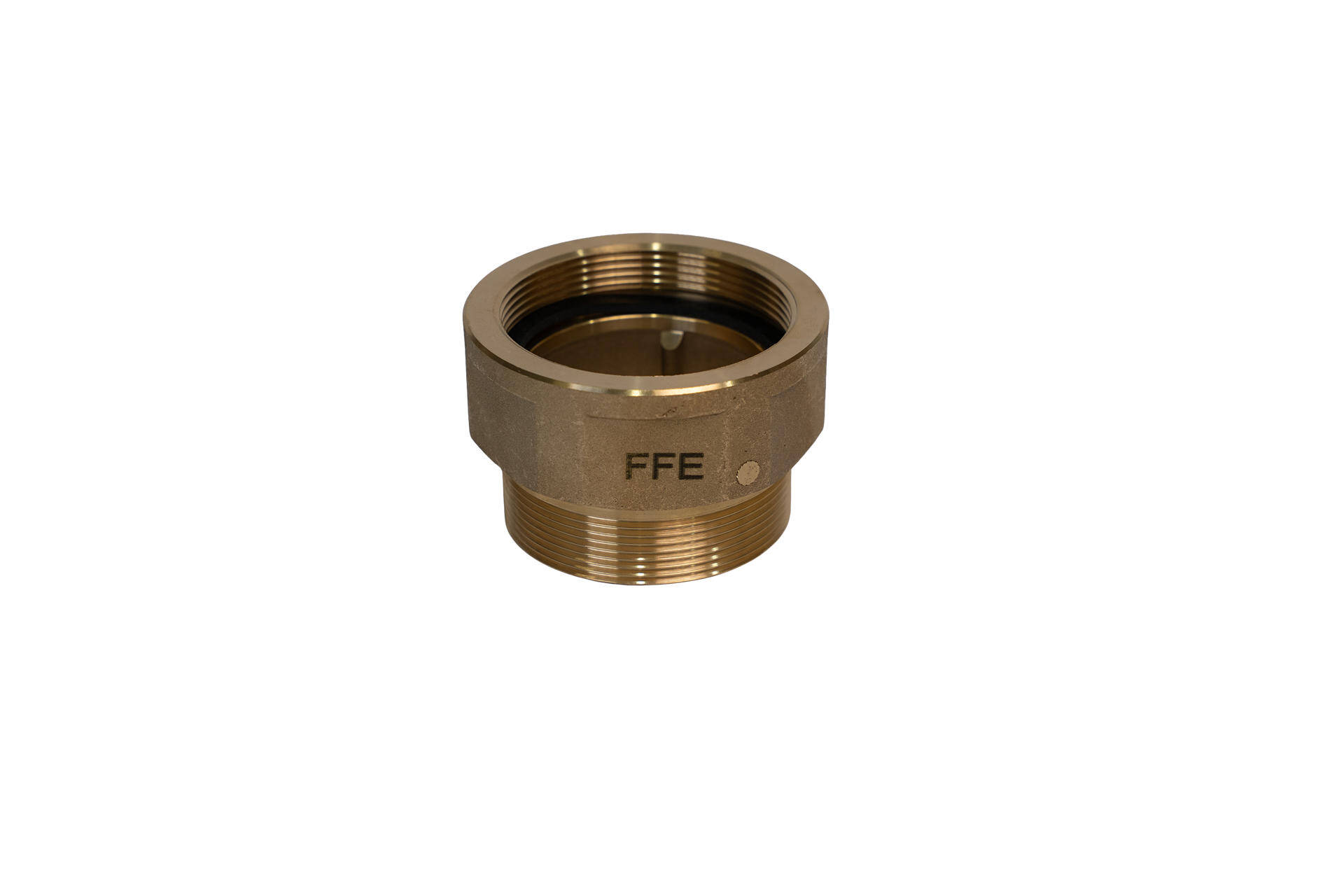

| G 2“ AG | Storz-C MS | 2,3 kg |
| G 2 ½“ AG | G 2 ½“ AG | 2,2 kg |

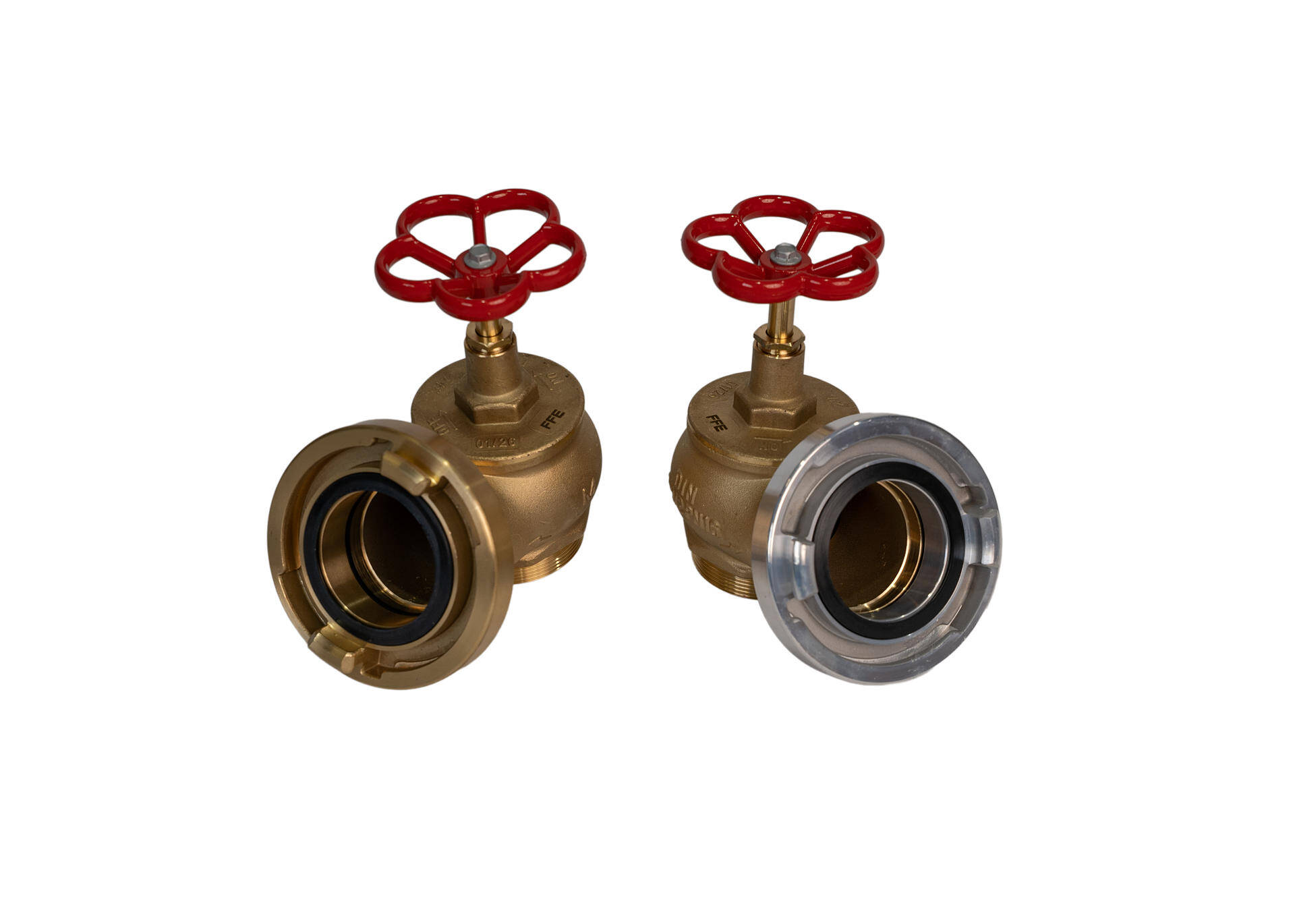

| G 2 ½“ AG | Storz-B LM | 2,6 kg |
| G 2 ½“ AG | Storz-B MS | 3,5 kg |
| Eingang | Ausgang | Gewicht |
|---|---|---|
| G 2“ AG | Storz-C LM | 2,0 kg |
| G 2“ AG | Storz-C MS | 2,5 kg |
| G 2 ½“ AG | Storz-B LM | 2,8 kg |
| G 2 ½“ AG | Storz-B MS | 3,7 kg |
Obere Tabelle: Grundausführungen. Untere Tabelle: Ausführungen mit Endschalterbausatz und vieradrigem Subminiaturschalter. LM = Leichtmetall, MS = Messing.
Anwendung
Für Wandhydranten Typ F nach DIN 14461-1 (EN 671-1) und DIN 14461-6 (EN 671-2) in Löschwasserleitungen „nass“ und „nass-trocken“. Das Ventil ist speziell für Wandhydranten konstruiert und steht über eine gekröpfte C-Kupplung der Selbsthilfe wie auch über die C-Kupplung der Feuerwehr zur Verfügung. Die 2″-Armatur wird nicht in Trinkwasserinstallationen eingesetzt.
Wartung und Pflege
Die Instandhaltung erfolgt nach Kontrollbuch, die Fristen legt der Betreiber fest; E DIN 1988-60 und DIN 14462 sind zu berücksichtigen. Das Spindelgewinde stets gefettet halten – das Schmiermittel muss DVGW-zugelassen sein. Das Ventil auf Gängigkeit und Beschädigung prüfen. Bei Undichtigkeit an der Spindel die Stopfbuchsabdichtung stufenweise und gleichmäßig nachziehen, aus Sicherheitsgründen nur im drucklosen Zustand.
Regelmäßige Dichtheitskontrolle erhöht die Lebensdauer.
